Correas trapezoidales para chapadoras de cantos y perfiladoras

Correas trapezoidales (sin fin) para chapadoras de cantos y perfiladoras. Se suministran en las medidas de los principales fabricantes de máquinas del mundo: Homag, Stefani, Biesse, Gabbiani, Celaschi, Ima, Stemas, Holzher, Egurko, Olimpic, Friulmac, A.Costa, Spanevello, Manea, Tabliabue… También pueden fabricarse para aplicaciones especiales según el diseño del cliente.

Ejecución en continuo, adecuada para altas velocidades y pequeños diámetros de polea.
Revestimiento superior de goma blanca 60 Shore / A o 75 Shore / A que no mancha.
Perfil liso o con gran variedad de perfiles.
Núcleo de tracción de fibra sintética de alta resistencia.
Parte trasera y laterales recubiertos con tejido específico para cada aplicación.

Correas trapezoidales mod. C1

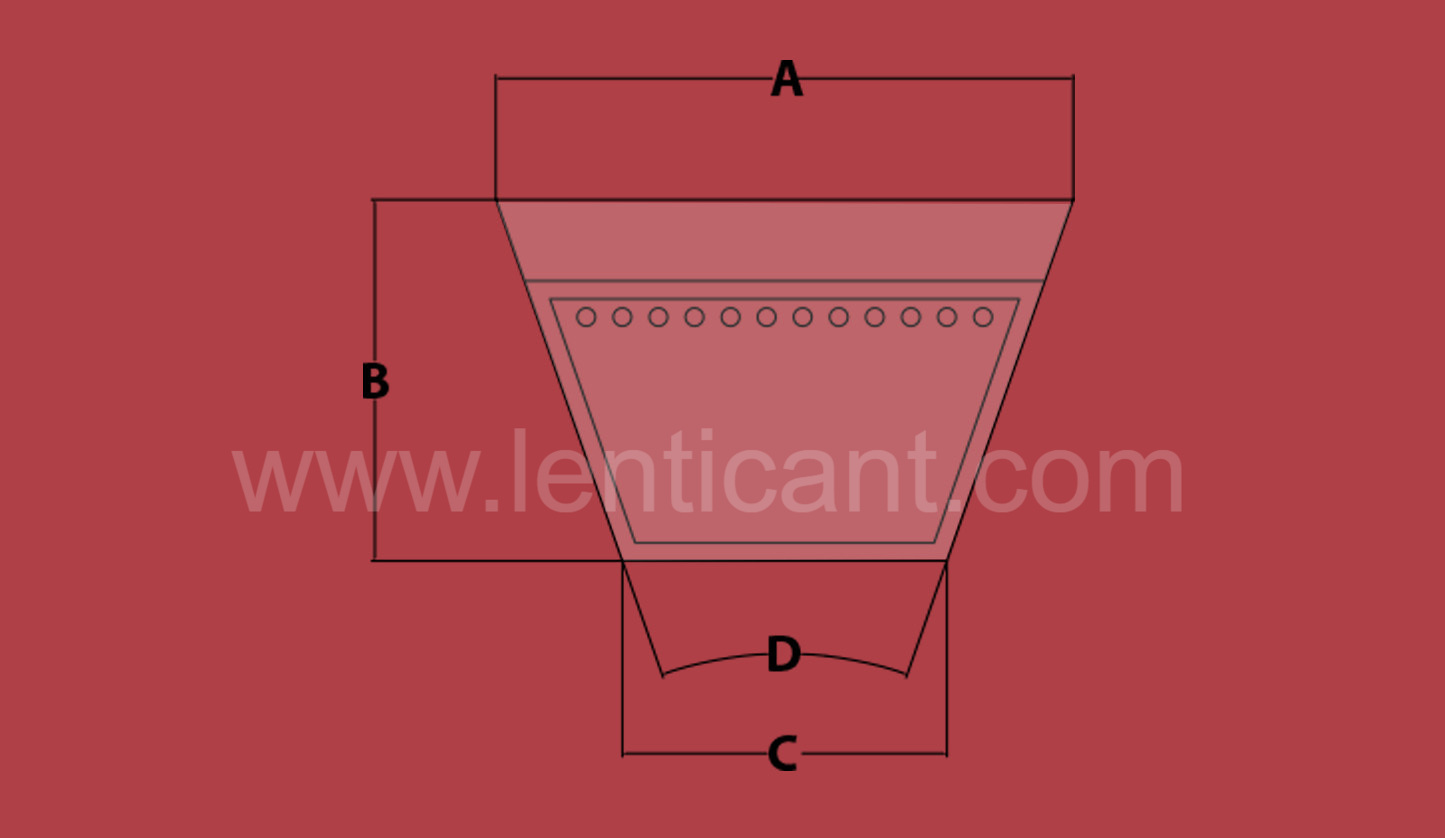

REF	MEDIDAS				PERFILES
REF	A	B	C	D	RbG	RbP	GrA	Ls	LsR	2HL	3HL
C1-1	32	20	18	38	X	X	X	X	X	X
C1-2	32	22	20	40			X				X
C1-3	25	16	14	38		X	X	X	X	X
C1-4	22	14		38		X	X	X	X	X
C1-5	17	11		38		X	X	X	X	X
C1-6	13	8		38		X	X	X	X	X

*C1-1: HOMAG-STEFANI-BIESSE-GABBIANI-CELASCHI

*C1-2: FRIULMAC

*C1-3: HOMAG

*C1-4; *C1-5; *C1-6: Varios

Correas trapezoidales mod. C2

(*): Compatibles con

RbG: Rombo grande negativo

RbP: Rombo pequeño negativo

GrA: Grano de arroz

Ls: Liso

LsR: Liso Rectificado

HL: Huecos longitudinales

REF	MEDIDAS				PERFILES
REF	A	B	C	D	RbG	RbP	GrA	Ls	LsR	2HL	3HL
C2-1	10	6		38			X	X	X	X
C2-2	13	8		38		X	X	X	X	X
C2-3	17	11		38		X	X	X	X	X
C2-4	22	14		38		X	X	X	X	X

*C2: Varios

Correas trapezoidales mod. C3

(*): Compatibles con

RbG: Rombo grande negativo

RbP: Rombo pequeño negativo

GrA: Grano de arroz

Ls: Liso

LsR: Liso Rectificado

HL: Huecos longitudinales

REF	MEDIDAS						PERFILES
REF	A	B	C	D	E	F	LsR	5HL
C3-1	58	20	9	40	17	15	X
C3-2	64	20	9	40	17	11		X

*C3-1: Varios

*C3-2: EGURKO-ELWOOD

Correas trapezoidales mod. C4

(*): Compatibles con

RbG: Rombo grande negativo

RbP: Rombo pequeño negativo

GrA: Grano de arroz

Ls: Liso

LsR: Liso Rectificado

HL: Huecos longitudinales

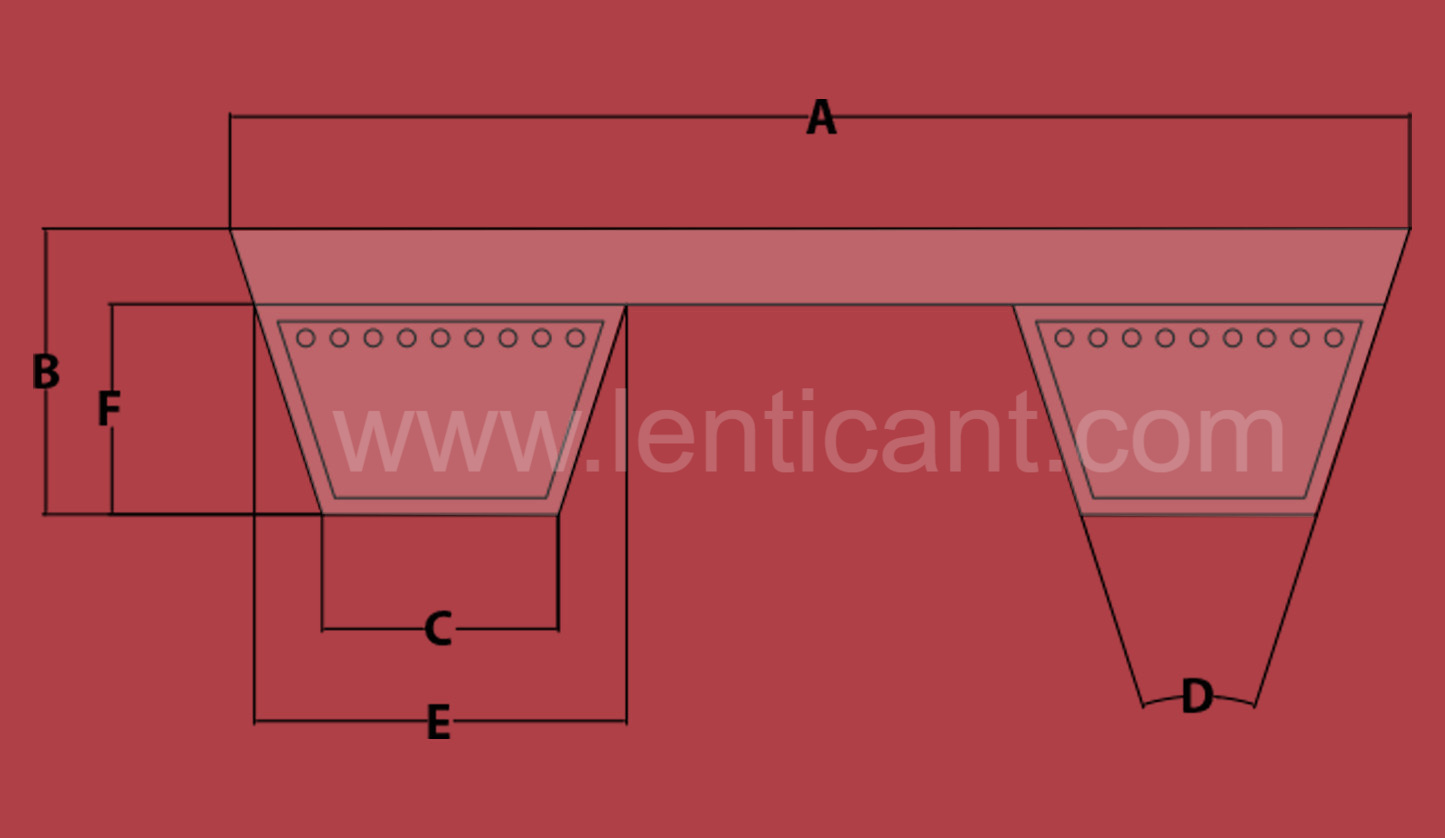

REF	MEDIDAS						PERFILES
REF	A	B	C	D	E	F	RbG	RbP	GrA	Ls	LsR	4HL	6HL
C4-1	70	19	14	38	22	14	X	X
C4-2	70	17	14	38	22	14					X
C4-3	67	17	12	38	22	14			X		X
C4-4	60	17	12	40	22	14						X
C4-5	65	23	12	40	22	14					X	X
C4-6	65	18	12	40	22	14							X

*C4-1: IMA

*C4-2: HOMAG

*C4-3: BIESSE-HOLZER-STEFANI-FRIULMAC

*C4-4: GABBIANI

*C4-5: STEFANI

*C4-6: STEFANI-NARDELLO

Correas trapezoidales mod. C5

(*): Compatibles con

RbG: Rombo grande negativo

RbP: Rombo pequeño negativo

GrA: Grano de arroz

Ls: Liso

LsR: Liso Rectificado

HL: Huecos longitudinales

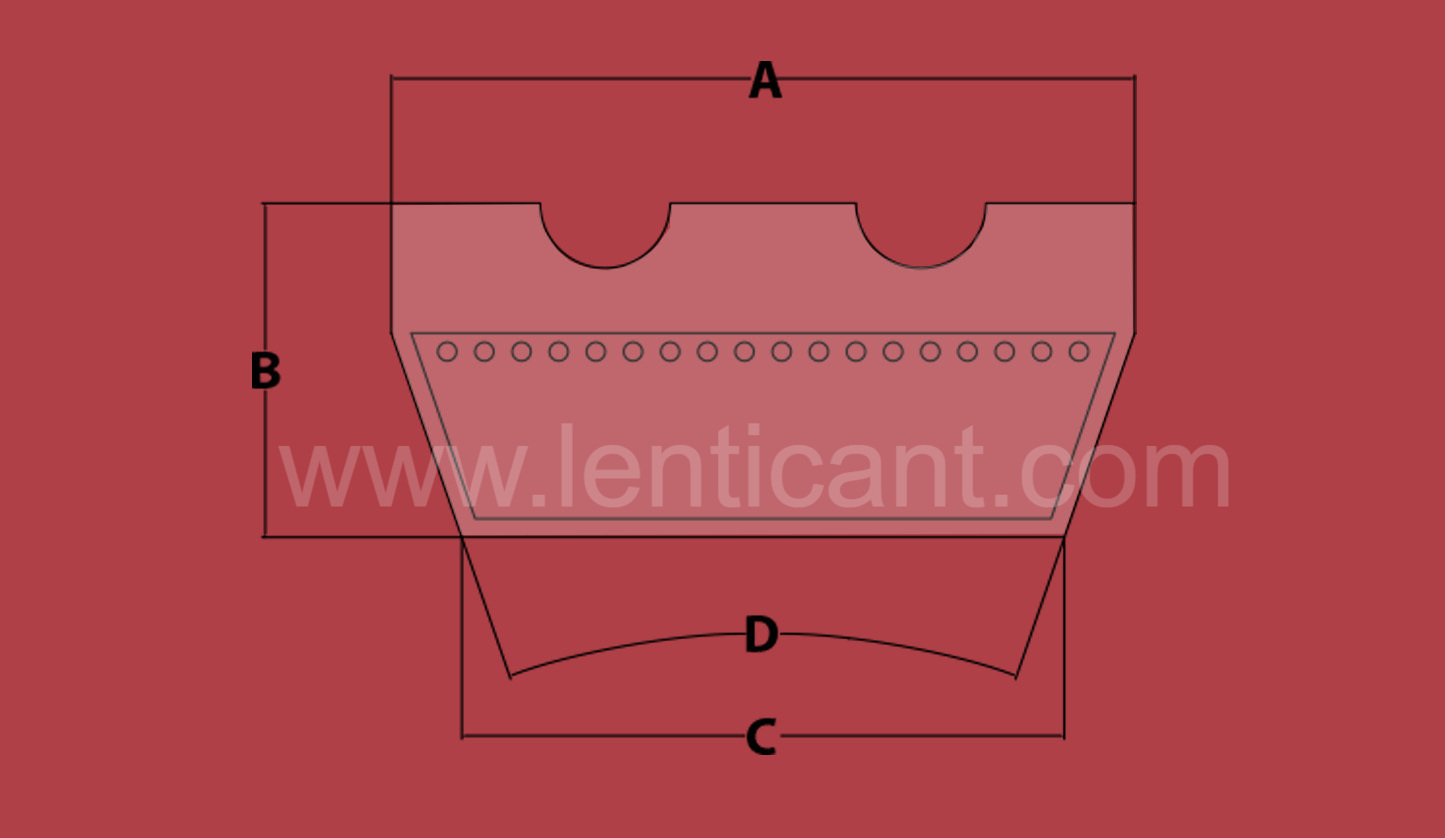

REF	MEDIDAS				PERFILES
REF	A	B	C	D	2HL	3HL	4HL
C5-1	45	15	40	30		X
C5-2	40	20	33	30	X
C5-3	49	20	41	30			X
C5-4	50	15		34		X

*C5-1: A.COSTA

*C5-2: TAGLIABUE

*C5-3: EGURKO

*C5-4: OLIMPIC

Correas trapezoidales mod. C6

(*): Compatibles con

RbG: Rombo grande negativo

RbP: Rombo pequeño negativo

GrA: Grano de arroz

Ls: Liso

LsR: Liso Rectificado

HL: Huecos longitudinales

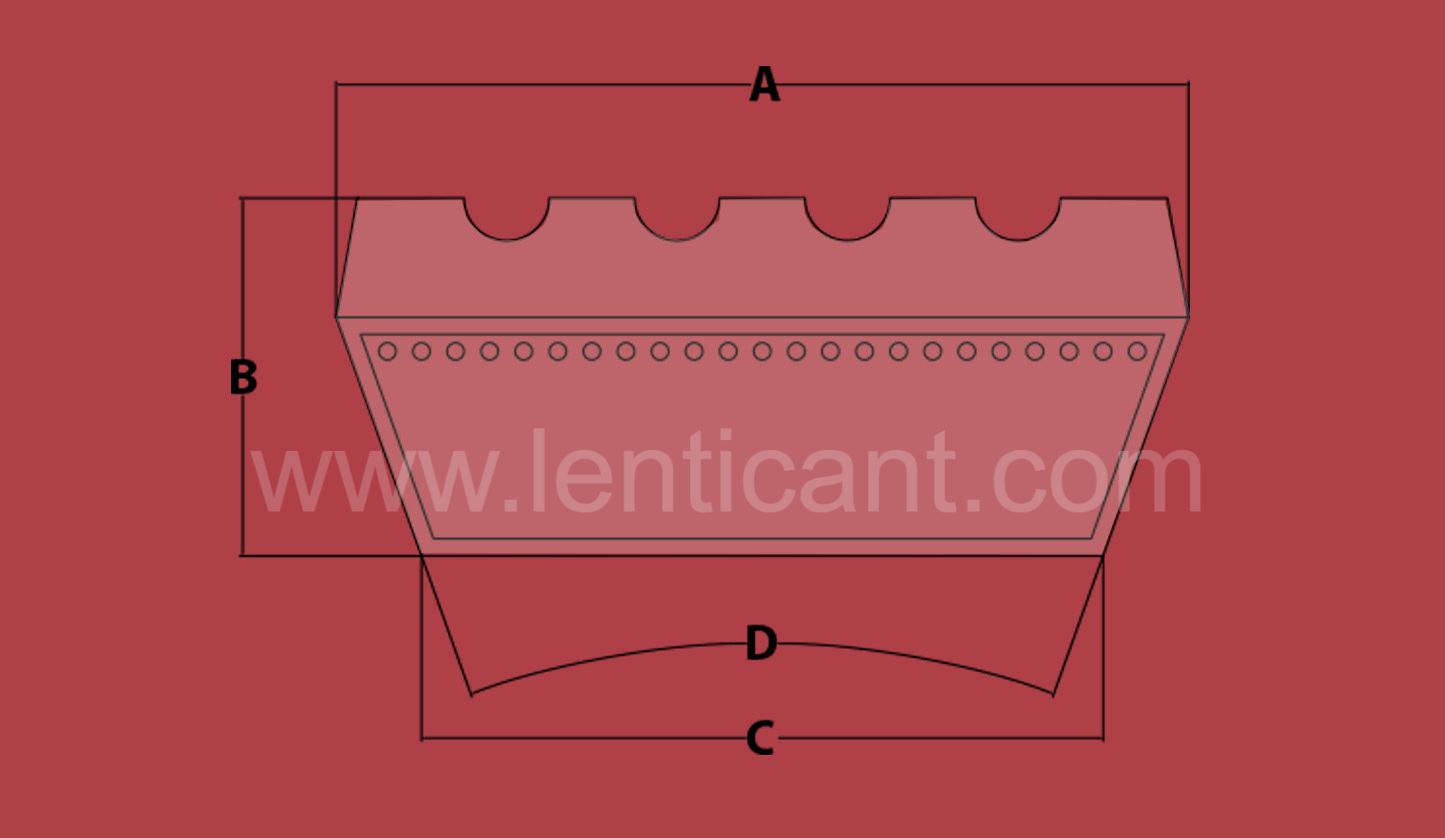

REF	MEDIDAS				PERFILES
REF	A	B	C	D	4HL
C6-1	50	19	42	40	X
C6-2	50	21	40	40	X

*C6-1: GABBIANI

*C6-2: GABBIANI

Correas trapezoidales mod. C7

(*): Compatibles con

RbG: Rombo grande negativo

RbP: Rombo pequeño negativo

GrA: Grano de arroz

Ls: Liso

LsR: Liso Rectificado

HL: Huecos longitudinales

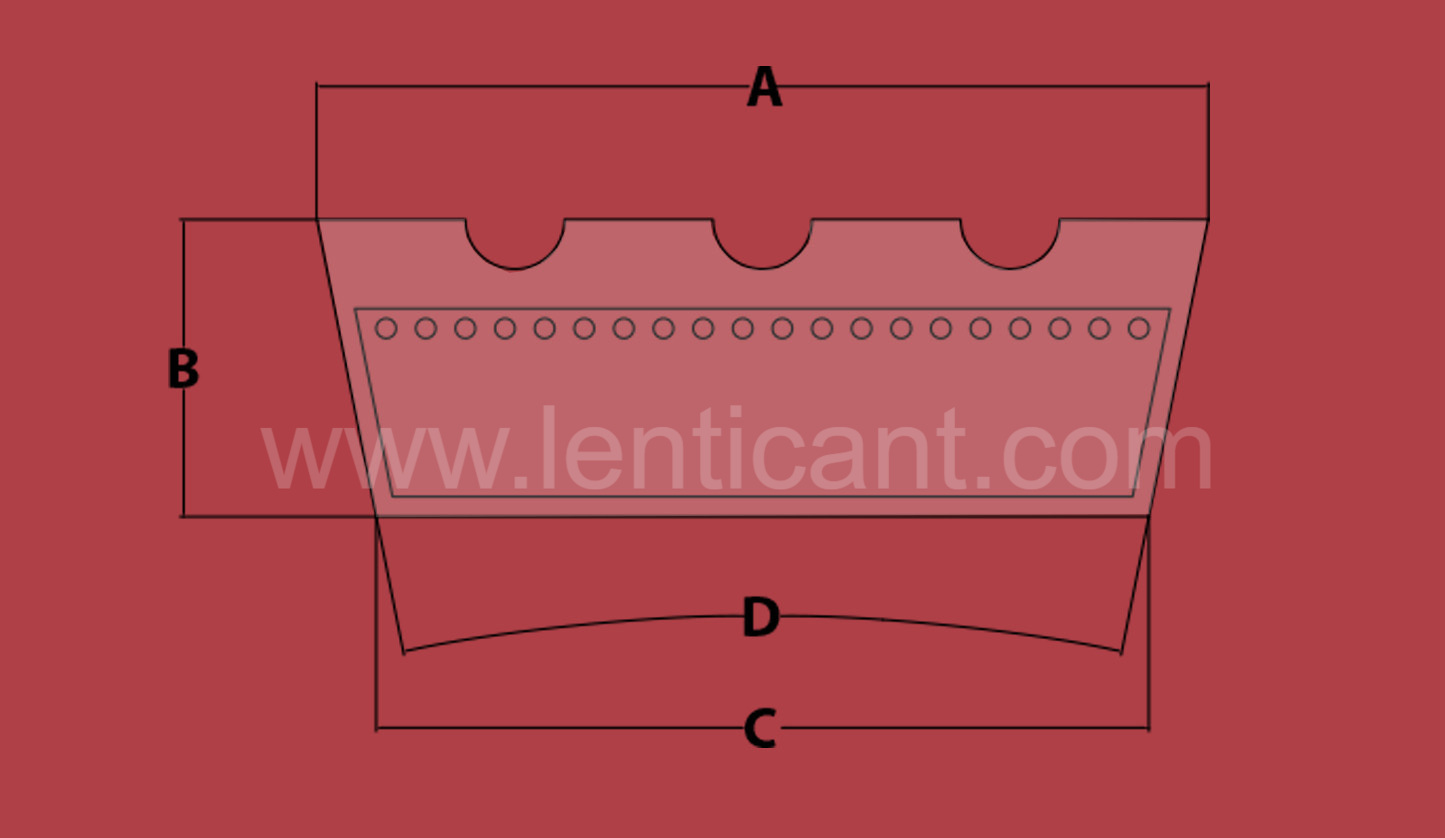

REF	MEDIDAS				PERFILES
REF	A	B	C	D	3HL	4HL
C7-1	45	15	39	25	X
C7-2	40	12	33	30	X
C7-3	60	16	52	25		X

*C7-1: MANEA

*C7-2: SPANEVELLO-A.COSTA

*C7-3: SPANEVELLO-SICAR

Correas trapezoidales mod. C8

(*): Compatibles con

RbG: Rombo grande negativo

RbP: Rombo pequeño negativo

GrA: Grano de arroz

Ls: Liso

LsR: Liso Rectificado

HL: Huecos longitudinales

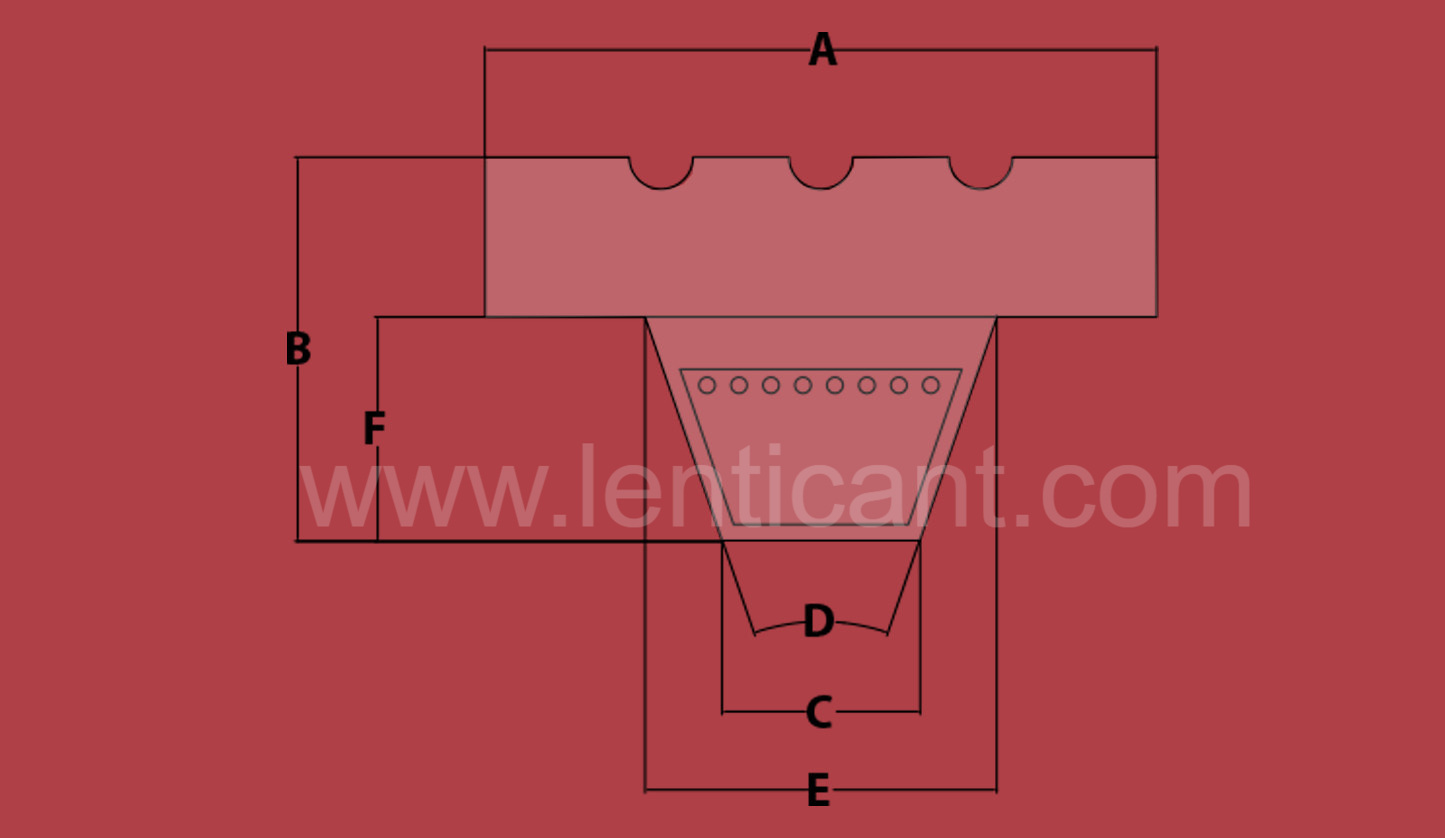

REF	MEDIDAS						PERFILES
REF	A	B	C	D	E	F	LsR	2HL	3HL
C8-1	42	24	12	38	22	14	X		X
C8-2	30	25	9	38	17	11		X
C8-3	28	25	12	38	22	14	X

*C8-1: A.COSTA

*C8-2: TAGLIABUE

*C8-3: FRIULMAC

(*): Compatibles con

RbG: Rombo grande negativo

RbP: Rombo pequeño negativo

GrA: Grano de arroz

Ls: Liso

LsR: Liso Rectificado

HL: Huecos longitudinales
